Diy bikin alarm motor sensor sentuh

BotolPutih

SEBELUMNYA MAAF KLO SALAH KAMAR..

Dikarenakan ane gak pandai berkata-kata, jadi langsung aja ya gan..

ini hanya bisa di aplikasikan untuk motor dengan kunci kotak DC, mau injeksi atau karbu ga masalah, selama system kunci kontaknya DC

HELP : Biar foto di spoiler keliatan gede di apain ya gan?

Spoiler for FAQ:

FAQ:
ceriwisser : ini bikinan sendiri gan

ANE : hasil gogling dan modif beberapa jalur rangkaian dan nilai komponen

ceriwisser: udah nyoba di motornya blm gan?

ANE : udah gan, udah 2 tahun lebih kepasang di motor ane smpe sekarang (motor ane beat karbu)

ceriwisser : kok gak coba dijual di FJB aja gan?

ANE : udah pernah gan, tp karna keterbatasan waktu,dan skrg ane udah punya bini, ane ga sempet bikin lagi, makannya drpd ilmunya cmn berdiam diri di kepala ane, mending ane share buat agan2 sejagad kaskus, karena setau ane, sebaik-baiknya ilmu adalah ilmu yg bermanfaat buat orang lain

ceriwisser : terus tujuan agan ngeshare ilmu ini, cuman itu

ANE : ga juga sih gan, klo emang ini bermaanfaat buat agan-agan, ane cmn minta doanya aja gan, doa buat usaha yg mau ane jalanin dan istri ane berjalan lancar.. Amin

ceriwisser : yaudah ane doain

ANE : makasih gan

Spoiler for space untuk update:
FOTO UDAH ANE UPDATE GAN...Tinggal videonya nanti nyusul

Spoiler for histori:
ini bukan murni ciptaan ane ya gan, awalnya ane jg nyari dari google, tp setelah nyoba berkali-kali dan gagal berkali-kali,udah ga tau berapa kali ane beli komponen, setelah rangkaian dari google ane modif sedikit demi sedikit, smpe bisa bener2 bekerja dengan baik(menurut ane) jadilah hasilnya kaya gini

Spoiler for sedikit penjelasan kunci kontak menurut ane:
klo di saklar kunci kontak ada 2 kabel, udah pasti itu DC,klo lebih dari 2 AC, tp biasanya motor2 injeksi HONDA biarpun DC, kabel di kunci kontaknya ada banyak gan, nah cara gampangnya gini, klo soket kunci kontak dilepas, motor di selah mesin bisa idup, itu AC contohnya supra 100cc, yamaha F1zr , klo soket kunci kontak di lepas, motor di selah mesin ga bisa idup, itu udah pasti DC, contohnya honda beat, Mio

Komponen yg perlu di siapin

Relay 12 v 5 kaki (2biji)

Kapasitor 10nF (2biji)

Transistor 9012 (2biji)

Transistor 9013 (4biji)

Dioada in4148 (3biji)

Elco 16v 100uF (1biji)

Saklar boleh 2 kaki, boleh 3 kaki (1biji)

Papan pcb bolong2, potong ukuran 6,5cm X 5cm

Resistor 100K (5biji - warnanya coklat - hitam - kuning)

Resistor 22K (2biji - warnanya merah - merah - oren)

Resistor 330K (1biji - warnanya oren - oren - kuning)

Resistor 1M (1biji - warnanya coklat - hitam - hijau)

Buzzer (boleh yang kecil, boleh yg gede)

Alat-alat:

Solder

Timah secukupnya

kabel-kabel klo bisa 5 warna

merah 1meter

hitam 1 meter

biru 1 meter

hijau 1 meter (2pcs)

kuning 1 meter

Dan yg terakhir jangan sampe lupa

Kopi dan Rokok

(tp ini opsional ya gan)

Spoiler for skema tampak atas:

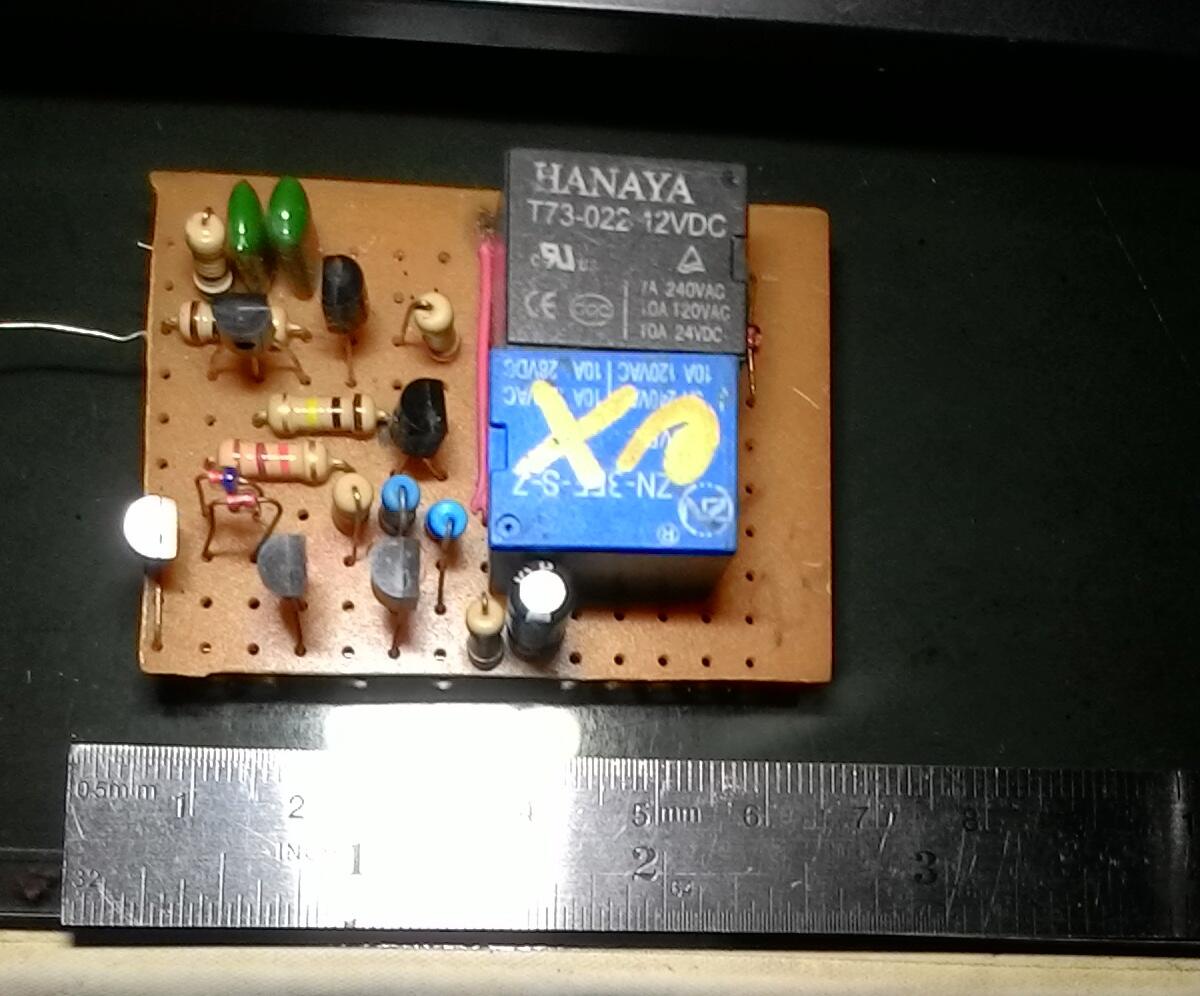

Spoiler for contoh bikinan ane gan:

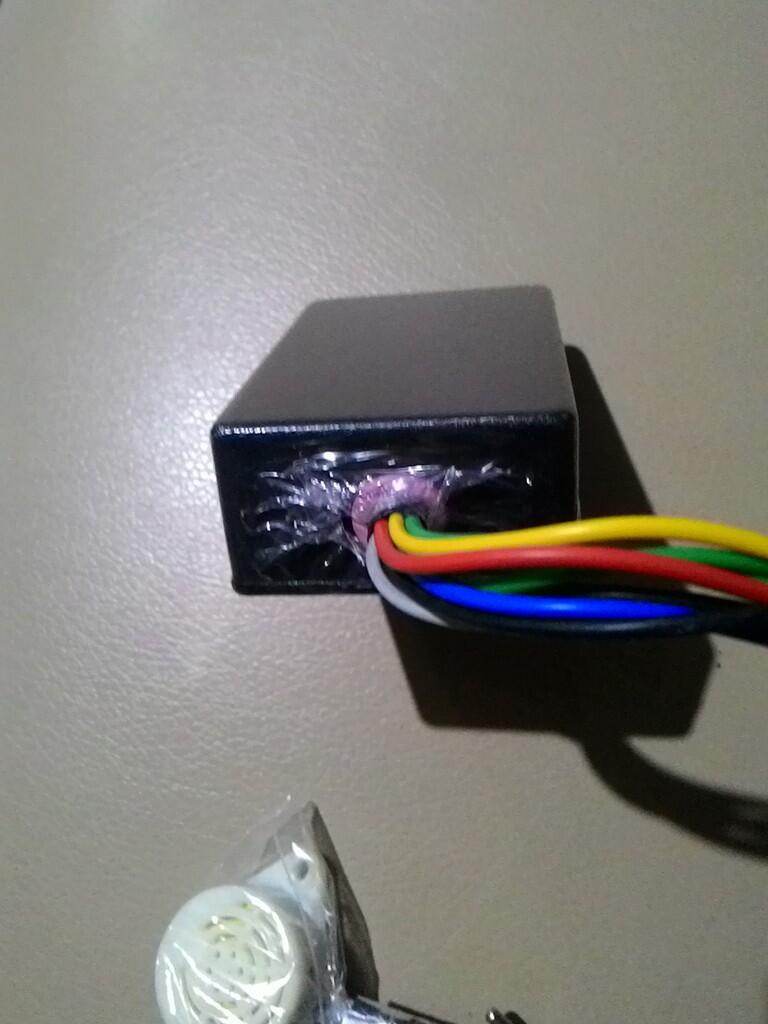

Spoiler for dimasukin kotak biar rapih:

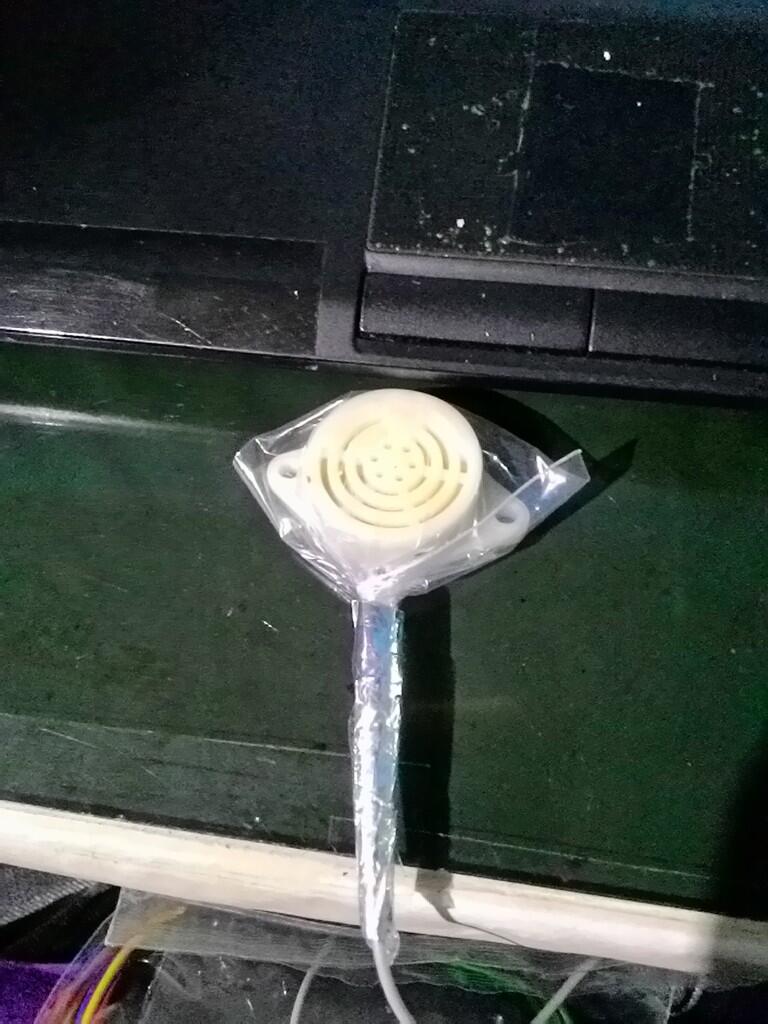

Spoiler for buzzer yg ane pake:
